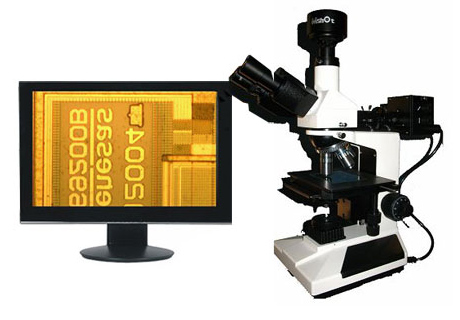

MSHOT數碼金相顯微鏡ME31
ME31 無限遠透反射數碼金相顯微鏡是將傳統的光學顯微鏡與數碼成像系統有機的結合在一起，不僅可以在目鏡上作顯微觀察，還能在計算機顯示屏幕上觀察實時動態圖像，并能將所需要的圖片進行編輯、保存和打印。
ME31 金相數碼顯微鏡主要適合電子、冶金、礦物、精密工程、化工和儀器儀表行業用于觀察透明、半透明或不透明的物體 ,如集成塊、印刷電路板.液晶板、薄膜、纖維、紡織、鍍涂層以及其它非金屬材料,此數碼金相顯微鏡也適合醫藥、農林、公安、學校、科研部門作觀察分析用。
本儀器配有載物臺、落射照明器、平場消色差物鏡、大視野目鏡，偏光裝置，500萬像素數碼成像裝置
ME31數碼金相顯微鏡配套和規格表:
組件及規格 |
|
目鏡 |
大視野 |
WF10X( 18mm) |
● |
WF16X( 11mm) |
○ |
平場分劃 |
10X(0.10mm/格值) |
○ |
物鏡 |
平場消色差(無蓋玻片) |
放大倍數 / 數值孔徑 |
工作距離 |
|
PLL5X/0.12 |
18.3 |
● |
PLL10X/0.25 |
8.9 |
● |
PLL20X/0.40 |
8.7 |
○ |
PLL40X/0.60 |
3.7 |
● |
PLL60X/0.75(彈簧) |
0.26 |
● |
PLL80X/0.80 |
0.96 |
○ |
目鏡筒 |
三目鏡 |
轉軸式，傾斜30°包括檢偏振片 |
● |
載物臺 |
機械式載物臺,尺寸160mmX140mm,移動范圍:50mmX75mm |
● |
轉換器 |
滾珠內定位內彎 |
四孔 |
● |
數碼攝像裝置 |
500萬動態像素，2592x1944 |
● |
照明系統 |
落射照明 6V 20W ，鹵素燈，亮度可調帶起偏振片落射照明 6V 20W ，鹵素燈，亮度可調
帶起偏振片 |
● |
注：表中“●”為隨機件，“○”為選配件。
數碼金相顯微鏡實拍顯微圖片展示:
|
