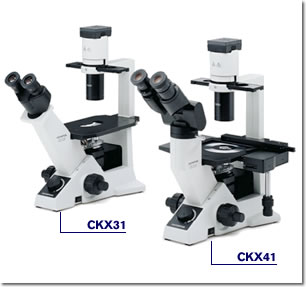

OLYMPUS CKX41倒置顯微鏡

◆OLYMPUS倒置顯微鏡CKX41

CKX41——用于細胞培養觀察顯微鏡
　　 CKX41——雙目傾斜式觀察筒，可以讓觀察者站著進行觀察，也可以提供可連接多種照相機的三目觀
察筒。根據需要，可以使用多種附件對其進行輕松升級。

結合先進的UIS2光學系統，確保了細胞檢查及應用中的高清晰度
　　 CKX系列顯微鏡使細胞檢查比以前更快捷更方便，因為他們操作簡單，只需要進行很少的光學調節操作，
花費很少便能得到非常出色的圖像。
　　 采用可傾斜式雙目觀察筒，使用戶在站著的時候也能進行觀察。另外，它緊湊的設計方便用戶加裝培
養箱，使用戶在觀察某些標本時不需要到其他地方進行，非常方便。
　　 支持多種觀察方式，應用范圍也大大增加。
　　 CKX系列：使常規細胞觀察更快捷、更簡單、更有效。

UIS2光學系統提供卓越的光學性能
UIS2光學系統結合了光程的緊湊性和接像透鏡優異的成像性能，可以保持理想的圖像強度，達到優越的光學
校正水平。基于這一點，UIS2無限遠校正光學系統能提供非凡的圖像清晰度和對比度。除了提升圖像質量外，其最大
視場數可達到F.N.22。這使得CKX41能使用正置顯微鏡的觀察筒。（專利，僅CKX41具備）

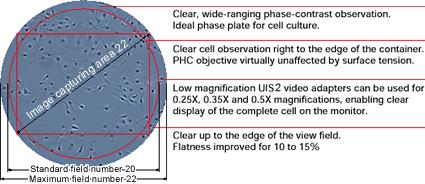

高清晰度使用戶更容易觀察活細胞的狀態
　　 由于結合了享譽全球的奧林巴斯UIS2光學系統，CKX系列顯微鏡的平場性提高了10-15%，并能讓高清晰、
高反差的圖像效果延伸直至圖像邊緣。
采用UIS2相差環板，優化細胞培養觀察，提供最好的圖像對比度
　　 UIS2相差環板能根據培養細胞的厚度調節對比度，比傳統系統提供對比度更好的圖像。
PHC物鏡可以最大程度地避免容器邊緣表面張力所造成的干擾
（CPLN10×PH, CPLFLN10×PH, LCACHN20×PH）
　　 PHC物鏡可以最大程度地避免影培養液表面張力而產生地干擾，這種干擾通常會降低容器邊緣圖像的清晰
度。結合UIS2光學系統后，平場性得到了極大的提高，即使是觀察容器邊緣的細胞也能得到非常清晰的圖像。
UIS2無限遠校正光學系統
　　革命性的奧林巴斯UIS2光學系統把無限遠校正功能的優勢發揮得淋漓盡致。UIS2無限遠校正光路中的
光通過物鏡后會形成平行光束，通過接像透鏡后才聚焦形成無像差的中間像。因此可在物鏡與內置的接像透鏡之間的
光路中安插各種附件，而不會引入額外的放大因素對總放大倍率造成影響，而且不需要加入校正透鏡。加插各種附件
的配置下，UIS2光學系統仍然能夠提供最出色的圖像品質。

卓越性能
樣品放置在載物臺上后，無需任何光學調節，立即可以進行觀察

• 預調心相差滑板，進行快捷、無像差觀察
  使用預調心的像差滑板無需在每次更換物鏡時重復調心。另外，10×，20×40×物鏡觀察時使用一個相差
  環板，免去了相差環板的更換。CKX系列使相差觀察快捷簡便，不需要進行光學調節，大大提高了常規檢查的
  效率。
•

• 可調心相差環板
  當需要高清晰度的相差圖像時，奧林巴斯提供可調心的相差環板IX2-SL，通過其定心裝置，呈現完美的
  相差圖像。
• 簡潔、緊湊的設計，節省實驗空間
  簡潔、緊湊的設計大大地節省了實驗空間，方便安裝培養箱或超凈臺等設備，取出樣品后可以迅速在
  顯微鏡下進行觀察，提供細胞檢查效率。
• 可傾斜式雙目觀察筒可以采取各種姿勢進行觀察，可在超凈臺前輕松工作
  可傾斜式雙目觀察筒傾斜角度從30°～60°，用戶即使站著也可舒適地觀察。這樣提高了鏡檢的工作效率。“快速觀察，快速取得結果”——這就是奧林巴斯開創地常規檢查新模式。在超凈臺前觀察樣品時，
  同樣輕松完成工作。
•
• RC浮雕相襯觀察方法
  N.A.0.5的高分辨率浮雕相襯：
  觀察卵細胞等厚樣品能得到優質的三維圖像




• 垂直的安裝設計方便加插顯微操作系統

•



  熒光觀察
  熒光觀察系統可提供三個熒光激發塊位置，結合UIS2光學系統，可同時提供U（選配）、B、G激發觀察，也可根據需要選擇其他的UIS2熒光激發塊。新推出的熒光照明光源保證了UV透過率，結合UIS2熒光物鏡，為用戶提供高對比度的優質熒光圖像。

•

• 各種附件
  血細胞計數板及其他微型板的載物臺標本夾
  這些載物臺標本夾為觀察血細胞計數板，35mm培養皿，玻板等其他微型板地觀察提供了方便

•

• 載物臺玻璃插板和熱臺
  載物臺玻璃插板，可以輕松地辨認使用的物鏡。使用熱臺插板可以在顯微注射時為活細胞提供恒定的溫度。

•

• 建立經濟型圖像工作站
  CKX41顯微鏡三目觀察筒上可以連接各種數碼相機建立數碼圖像工作站，可以對顯微圖像進行測量及運算。例如：數碼相機DP12，在配上圖像分析軟件。

•

• 項目			CKX41
  光學系統			UIS2光學系統
  聚焦機構			通過物鏡轉盤的上下移動進行調焦（載物臺高度固定）。 備有聚焦機構同軸粗、微調旋鈕，旋鈕扭矩可調，由滾柱機構導向。 總行程量：從比載物臺表面高1mm的焦點起算向上7mm、向下2mm。 粗調行程每一圈為39.6mm，微調行程每一圈為0.2mm，微調精度2微米
  物鏡轉盤			4孔式
  載物臺	平面載物臺		160mm（長）× 250mm（寬），可安裝標本夾具
  			載物臺插入圓板（孔徑25mm）更換式
  	機械式載物臺		備有右手用低位置同軸X、Y向傳動旋鈕。
  			載物臺行程：X=120mm，Y=78mm。附有3種培養皿、標本用托座。
  	載物臺接長板		70（長）×180（寬）mm
  照明系統	光源		備有6V30W鹵素燈和燈插座（U-LS30-3-2），內裝毛玻璃片和吸熱濾光片，照明部可拆裝。
  	濾色鏡座		拆裝型濾色鏡座，可插裝最大厚度11mm的直徑45mm濾色鏡。
  	孔徑光闌		手柄型，可在3-44mm范圍內進行調節。
  	插座插入部		備有相差法用滑座套，內裝滑座定位點停機構。
  聚光鏡			備有可拆裝的超長工作距離聚光鏡（數值孔徑為0.3，工作距離為72mm）。
  相差滑座			相差法用滑座備有三種不同的滑座。 · 預調心型相襯法用滑座：4×、10×/20×/40×、一個空孔 · 可調心型相襯法用滑座：4×、10×/20×、一個空孔（40×任選，預調心型） · 可調心型相襯浮雕法用滑座： 10×、20×、40×
  鏡筒		雙目鏡筒	U-CBI30-2：傾斜30度雙目觀察筒，瞳間距在48～75mm 左目筒可進行屈光度調節（F.N.20）
  			U-CBI30-2：傾斜30度雙目觀察筒，瞳間距在48～75mm 左目筒可進行屈光度調節（F.N.22）
  		三目鏡筒	U-CTR30-2：鏡筒傾角為30°，備有環行燕尾槽安裝附件，瞳距可在48-75mm范圍內進行調節，左筒備有螺旋面，可調節筒長和屈光度。觀察光路選擇：50（雙目筒）50（攝像口）（F.N.20）
  			U-TR30-2：鏡筒傾角為30°，備有環行燕尾槽安裝附件，瞳距可在48-75mm范圍內進行調節，左筒備有螺旋面，可調節筒長和屈光度。觀察光路選擇：20（雙目筒）80（攝像口）（F.N.22）
  		可調傾角型雙目鏡筒	CKX-TBI：鏡筒傾角可在30°-60°范圍內任意調節，備有圓性燕尾槽安裝附件，瞳距可在50-76mm范圍內進行調節，右筒備有螺旋面，可調節屈光度。（F.N.20）
  			U-CTBI：鏡筒傾角可在30°-60°范圍內任意調節，瞳距可在48-75mm范圍內進行調節，右筒備有螺旋面，可調節屈光度。（F.N.18）
  			UTBI-3：鏡筒傾角可在5°-35°范圍內任意調節，備有圓性燕尾槽安裝附件，瞳距可在50-76mm范圍內進行調節，右筒備有螺旋面，可調節屈光度。（F.N.22）
  垂直熒光照明裝置			照明裝置可拆裝，備有觀察法轉換用滑座（三個轉換位置：B激發位、G激發位、透射光位或U激發位。 熒光光源：50W汞燈 熒光光閘：有 熒光視場光闌：有 熒光激發塊：2激發塊（B和G），可選U（不能與UIS2兼容，濾色鏡和分光鏡的尺寸和UIS2一樣） 濾色鏡：1個濾色鏡
  目鏡			U-CBI30-2/U-CTR30-2/CKX-TBI用：WHB10×/WHB10×-H（F.N.20） U-BI30-2/U-TR30-2/UTBI-3用：WH10×/WH10×-H/35WH10×/PWH10×（F.N.22）
